FIBER OPTIK

 PENGERTIAN, FUNGSI, KELEBIHAN DAN KEKURANGAN FIBER OPTIK

Fiber Optik pertama kali diperkenalkan oleh Kao dan Hockam pada tahun 1966, dipergunakan untuk membimbing sinar laser yang dapat ditumpangi sejumlah besar informasi. Dan kemudian pada tahun 1972 Fiber Optik pertama kali diluncurkan oleh Corning Opfical Fiber America. Dan hingga saat ini banyak negara yang dapat memproduksinya seperti Jepang, Korea, China, India dan banyak lagi dari negara lainnya.

Komponen kabel fiber optik

1. Bagian Inti (Core)
   Bagian inti fiber optik terbuat dari bahan kaca dengan diameter yang sangat  (diamaternya sekitar 2 μm sampai 50 μm). Diameter serat optik yang lebih besar akan membuat performa yang lebih baik dan stabil.
2. Bagian Cladding
   Bagian cladding adalah bagian pelindung yang langsung menyelimuti serat optik. Biasanya ukuran cladding ini berdiameter 5 μm sampai 250 μm. Cladding terbuat dari bahan silikon, dan komposisi bahannya berbeda dengan bagian core. Selain melindungi core, cladding juga berfungsi sebagai pemandu gelombang cahaya yang merefleksikan semua cahaya tembus kembali kepada core.
3. Bagian Coating / Buffer
   Bagian coating adalah mantel dari serat optik yang berbeda dari cladding dan core. Lapisan coating ini terbuat dari bahan plastik yang elastis. Coating berfungsi sebagai lapisan pelindung dari semua gangguan fisik yang mungkin terjadi, misalnya lengkungan pada kabel, kelembaban udara dalam kabel.
4. Bagian Strength Member & Outer Jacket
   Lapisan ini merupakan bagian yang sangat penting karena menjadi pelindung utama dari sebuah kabel fiber optik. Lapisan strength member dan outer jacket adalah bagian terluar dari fiber optik yang melindungi inti kabel dari berbagai gangguan fisik secara langsung.

Pengertian Fiber Optik

Berbeda dari kabel lain yang membawa listrik, kabel Fiber Optik adalah jenis kabel yang berfungsi mengubah sinyal listrik menjadi cahaya dan mengalirkannya dari satu ke titik yang lain. Bahan utama dari kabel jenis Fiber Optik ini adalah dari serat kaca dan plastik yang sangat halus, bahkan lebih halus dari sehelai rambut manusia. Beda halnya dari kabel lain yang memakai bahan dari tembaga.

Terdapat 2 jenis mode transmisi yakni Single Mode yang memanfaatkan sinar laser sebagai media transmisinya dan Multi Mode yang menggunakan media LED. Biasanya jenis kabel Fiber Optik ini lebih sering dipakai pada suatu instalasi jaringan dengan kelas menengah hingga atas.

---

Fungsi Fiber Optik

Pada dasarnya fungsi dari kabel Fiber Optik sama seperti jenis kabel yang lain yakni menghubungkan antar komputer atau pengguna satu sama lain dan dalam lingkup jaringan tertentu.

Yang menjadi pembeda adalah kecepatan akses yang tinggi serta kemampuan transfer data lebih cepat. Untuk kecepatan pengiriman data bisa sampai kisaran Gigabit per detiknya. Selain itu karena tidak membawa listrik kabel jenis ini juga tida terpengaruhi gangguan elektromagnetik sehingga stabil dalam penggunaannya.

Kelebihan dan Kekurangan Fiber Optik

Meskipun hadir dengan kemampuan lebih tinggi daripada jenis kabel yang terdahulu bukan berarti kabel Fiber Optik ini tidak memiliki kekurangan sama sekali. Dibawah ini kami jelaskan berbagai macam kelebihan serta kekurangan yang dapat anda peroleh jika menggunakan Fiber Optik :

Kelebihan Fiber Optik

1. Jenis kabel Fiber Optik ini memiliki kemampuan mengantarkan data dengan kapasitas besar serta jarak transmisi yang sangat jauh. Dengan kapasitas Gigabyte per detik maka memberikan kebebasan bagi perusahaan – perusahaan internet dan telepon memilih bandwith tinggi.
2. Meskipun memiliki kemampuan yang besar bentuk fisik dari kabel ini lebih kecil jika dibandingkan dengan jenis lain karena bahannya dari serat kaca dan plastik. Hal ini memungkinkan tersedianya ruang yang cukup besar.
3. Karena tidak menggunakan arus listrik kabel Fiber Optik ini bebas dari gangguan sinyal elektromagnetik, sinyal radio, serta mempunyai ketahanan yang cukup kuat juga sehingga banyak digunakan perusahaan – perusahaan besar.
4. Meskipun memiliki kecepatan akses yang tinggi namun tetap kemungkinan hilangnya data sangatlah rendah, jadi anda tidak perlu mengkhawatirkan validitas data.
5. Karena tidak menggunakan listrik maka kemungkinan adanya konsleting juga tidak akan terjadi, jadi dalam hal keamanan juga sangat terjamin.

Kekurangan Fiber Optik

1. Kekurangan terbesar dari kabel Fiber Optik adalah harganya yang cukup tinggi, hal ini sangatlah wajar mengingat bahan – bahan yang digunakan serta pemasangannya. Oleh sebab itu pengguna kabel jenis bukanlah sembarangan melainkan perusahaan atau penyedia jasa komunikasi yang memang menginginkan akses lebih cepat.
2. Selain memakan biaya besar pada saat pemasangan, untuk perawatan Fiber Optik pun juga memerlukan biaya yang tidak sedikit melihat alat – alat yang digunakan juga tidaklah murah.
3. Perhatikan juga penempatan kabel Fiber Optik, biasanya dipasang pada jalur yang berbelok atau yang memiliki sudut melengkung agar proses berjalannya gelombang bisa lebih lancar atau tidak terhambat.

Cara Kerja Fiber Optik

---

 kabel Fiber Optik tidak mengalirkan listrik namun cahaya. Listrik yang diperoleh dikonversikan menjadi sinyal cahaya dan dialirkan antar komputer yang terhubung dalam suatu jaringan skala besar. Hal ini menjadikan kabel Fiber Optik sangat cocok digunakan pada wilayah dengan banyaknya gangguan elektromagnetik.

Jika pada kabel Coaxial atau Twisted panjangnya kabel seringkali menjadi penghambat namun hal ini tidak berlaku bagi kabel Fiber Optik. Bahan baku yang terbuat dari serat kaca murni mampu membawa cahaya untuk mentransmisikan data secara terus menerus tanpa menghiraukan panjangnya kabel yang digunakan.

Intinya di dalam kabel Fiber Optik menggunakan cara kerja dengan memanfaatkan cermin untuk menghasilkan total internal reflection atau bahasa umumnya adalah refleksi total pada bagian serat kaca.

Alat - alat fiber optik dan fungsinya

1. Fusion Splicer

Fusion splicer atau Penyambungan fiber optik adalah proses penyambungan fiber optik, mis. konduktor kabel optik, melalui perlakuan panas suhu tinggi. Dengan bantuan mesin las khusus, pengelasan Fiber optik dilakukan secara otomatis. Dengan bantuan mesin las, seluruh rangkaian pekerjaan pengelasan dilakukan - dari penyelarasan ujung yang akan dilas hingga perlindungan sambungan.

Penyambung fiber optik modern adalah robot industri yang dilengkapi dengan sistem kontrol otomatis. Menghapus pernis berwarna dan lapisan pelindung dari ujung fiber (2-3 cm). Pembelahan fiber yang dilindungi dengan  presisi khusus. Penjajaran (alignment) fiber optik di bawah mikroskop menggunakan manipulator. Pada mesin las modern, penyelarasan dilakukan secara otomatis. Selanjutnya, bagian ini ditempatkan di ruang termal (oven), di mana selongsongnya menyusut panas.

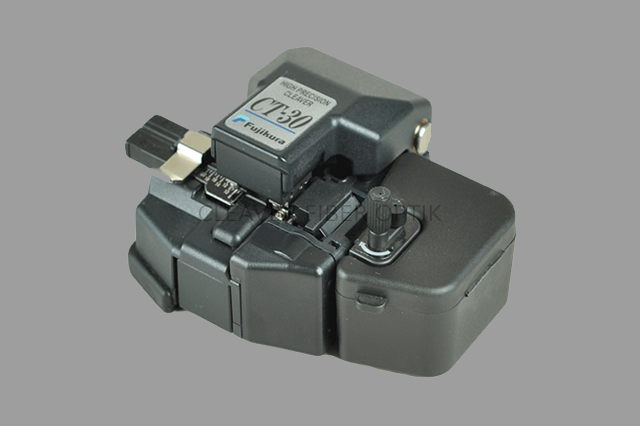

2. Cleaver

Cleaver Fiber Optik adalah sebuah alat atau perlengkapan untuk membuat potongan muka ujung fiber yang hampir sempurna. Sama seperti menggunakan alat pencungkil ketupat saat memotong kaca, roda (bilah) pisau pemotong fiber membuat potongan yang sangat kecil pada fiber terlebih dahulu, kemudian fiber ditekan pada potongan kecil untuk memaksanya putus pada sudut 90 ° dan memperlihatkan a cermin seperti permukaan ujung fiber.

3. Stripper

Miller Stripper adalah alat luar biasa yang direkomendasikan untuk mengupas serat berlapis 250µm. Miller Stripper memiliki lubang bor laser 0,0055 "(0,14 mm), pegangan pegangan berbantalan plastik yang lembut, dan rahang pengupasan yang sangat akurat, memastikan tindakan pengupasan yang bersih dan mulus.

4. Optical Power meter (OPM)

Optical Power meter (OPM) adalah instrumen pengujian yang digunakan untuk mengukur secara akurat kekuatan peralatan fiber optik atau kekuatan sinyal optik yang melewati kabel fiber. Ini juga membantu dalam menentukan kehilangan daya yang terjadi pada sinyal optik saat melewati media optik. Pengukur daya optik terdiri dari sensor terkalibrasi yang mengukur rangkaian amplifier dan tampilan. Sensor biasanya terdiri dari semikonduktor berbasis silikon (Si), germanium (Ge) atau indium gallium arsenide (InGaAs). Unit tampilan menunjukkan daya optik terukur dan panjang gelombang yang sesuai dari sinyal optik.

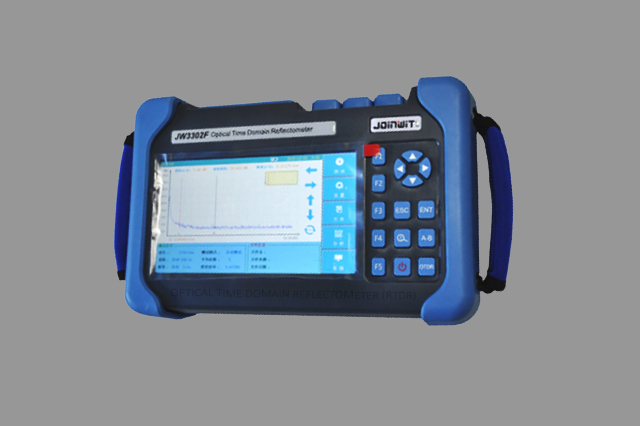

5. Optical Time Domain Reflectometer (RTDR)

Prinsip operasi OTDR mirip dengan radar. OTDR melakukan pengukuran waktu pantulan cahaya. OTDR pada dasarnya menentukan karakteristik kabel fiber optik yang digunakan untuk merambat sinyal optik.

Ini juga digunakan untuk mengevaluasi parameter seperti kehilangan sambungan, sudut pantulan sinyal cahaya, atenuasi fiber, dll. Ketika sinyal ditransmisikan melalui kabel fiber optik maka selama transmisi beberapa bagian dari sinyal dipantulkan. Refleksi ini menghasilkan redaman sinyal yang terutama terjadi karena cacat pada kabel fiber.

Dengan demikian, OTDR digunakan sebagai peralatan pengujian dalam sistem komunikasi fiber optik untuk menentukan tingkat kehilangan sinyal di dalam kabel fiber.

6. Light Source

Light source fiber optik menggunakan serat optik sebagai "pipa cahaya", yang mentransmisikan cahaya dari sumber melalui fiber ke lokasi yang jauh. Sumber cahaya biasanya disebut "iluminator fiber optik" dan terdiri dari sumber cahaya terang dan seringkali beberapa optik untuk memfokuskan cahaya secara efisien ke dalam fiber.

7. Optical Fiber Identifier (OFI)

OFI memungkinkan untuk melihat apakah serat aktif, tanpa harus memutuskannya dari jaringan. Mereka mencapai ini dengan menjepit rentang tengah serat dan mendorong tikungan makro kecil. OFI mendeteksi sejumlah kecil cahaya yang bocor melalui tikungan makro untuk menentukan aktivitas.

Sebagian besar unit juga dapat menentukan arah lalu lintas melalui tautan serat. OFI juga dapat mendeteksi dan mengidentifikasi frekuensi termodulasi tertentu. OFI biasanya dirancang untuk bekerja dengan dilapisi 250 um, penyangga 900 um, serat jaket 2mm dan 3mm.

8. Visual Fault Locator (VFL)

Visual Fault Locator (VFL) adalah alat penting untuk setiap Kit Alat Fiber Optik, seperti penguji kontinuitas. VFL bukanlah salah satu alat yang paling murah dalam kit alat Anda. Ini akan memungkinkan Anda untuk dengan cepat mengidentifikasi jeda atau tikungan makro dalam Fiber optik, dan mengidentifikasi sambungan fusi yang buruk dalam serat optik mode multimode atau tunggal.

Perbedaan besar antara VFL dan penguji kontinuitas adalah sumber cahaya dan daya keluaran optik dari sumber cahaya. VFL biasanya menggunakan sumber cahaya laser merah (635-650nm). Daya keluaran optik laser biasanya 1mW atau kurang. Karena daya keluaran optiknya yang tinggi, Anda tidak boleh melihat keluaran VFL secara langsung.

9. Bit Error Rate Test

Bit Error Rate (BER) adalah ukuran integritas sinyal telekomunikasi berdasarkan kuantitas atau persentase bit yang ditransmisikan yang diterima secara tidak benar. Pada dasarnya, semakin banyak bit yang salah, semakin besar dampak pada kualitas sinyal. Tingkat kesalahan bit merupakan indikator efektif kinerja ujung-ke-ujung penuh karena mencakup penerima dan pemancar serta media di antara keduanya.

10. Adaptor Fiber Optik

Adaptor atau Coupler Fiber Optik adalah konektor khusus yang dirancang untuk pemasangan atau sambungan presisi kedua ujung kabel serat optik. Adaptor menggunakan desain yang sederhana. Ujung dua kabel serat optik terpisah dengan konektor serat optik masuk ke dalam dua slot yang berhadapan. Slot dirancang untuk menyelaraskan kedua ujungnya secara akurat sehingga tidak ada kehilangan sinyal.
